你知道吗靠谱的股票配资平台，有时候最大的胜利不是在战场上，而是在实验室里。
当别人以为扼住了你的咽喉，甚至准备看一场注定失败的表演时。
你悄悄造出了一把「刻刀」，轻描淡写地说：「不好意思，我们不需要你们的了」。
这把悄然铸就的「刻刀」名叫「羲之」。
它雕琢的并非木头石头，而是关乎未来科技高度的——芯片。

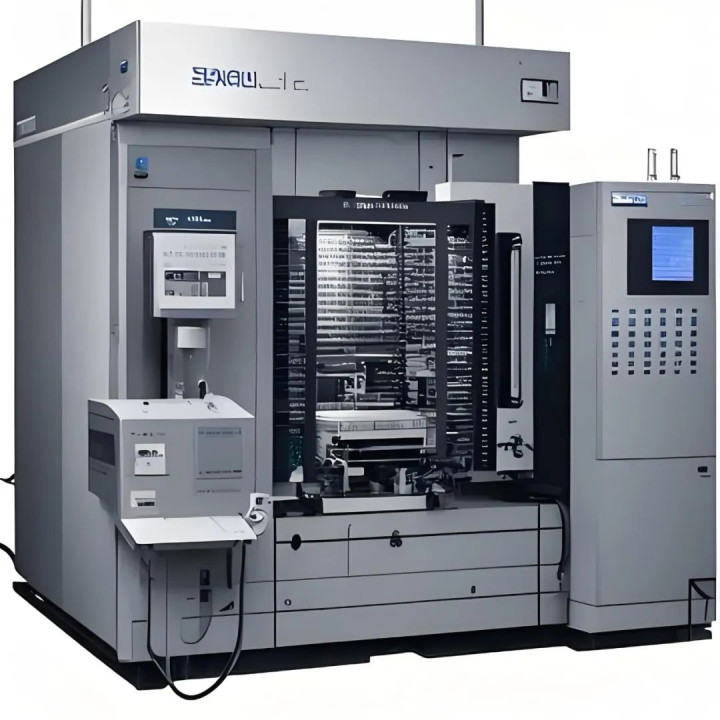

提到光刻机，人们或许觉得它和自己没什么关系。
但实际上，它就如同做菜用的刀具，没有一把好刀，再厉害的厨师也做不出美味的菜肴。
芯片制造也是一样的道理，如果没有精密的光刻机，再先进的芯片设计也只能停留在图纸上。
几年前，这把「刀」的进口之路被硬生生切断。美国大规模收紧对华高端芯片制造设备的出口管制，荷兰ASML的高端光刻机也基本告别了中国市场。
想买？没门。
那种被死死卡住脖子的感觉，真是又气又无奈。
那时候我就想，这事儿不能这么一直下去吧？
咱们总不能永远被人卡着脖子过日子。
浙江大学余杭量子研究院的科研人员估计也是这么个心思，他们没到处去抱怨，而是从头开始，完完全全自己搞研发。
这么一干就是好几年，外头基本没啥动静，就跟武侠小说里的大侠在深山里头练功似的。

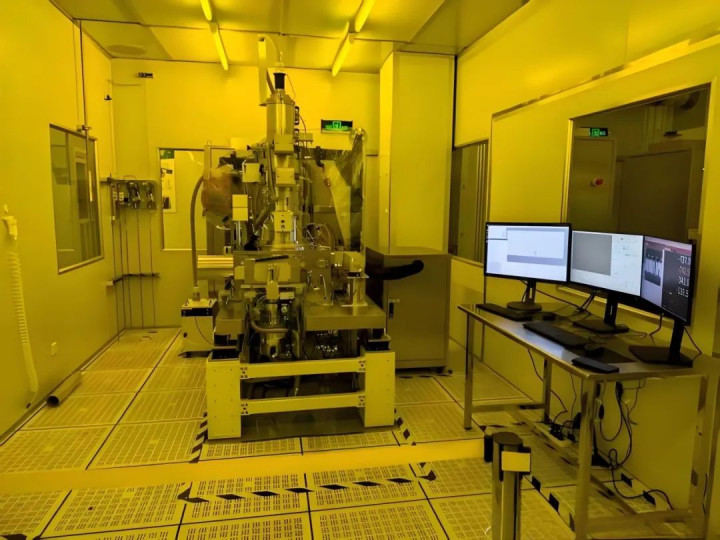

而在今天「羲之」已经进入应用测试阶段，这就表明它不再是实验室里的样品，而是实实在在能投入运用的商业化产品。
这个突破的意义可不小，标志着我们在高端半导体设备上终于有了自己的话语权。
说起技术细节还挺有意思，传统的光刻机，打个比方，就跟用印章盖章一样，得先把模板弄好，然后一下子就印到晶圆上面去。
但「羲之」用的是电子束光刻，倒更像用笔写字，它拿高能电子束在硅片上一笔一划地「画」出电路图案，精度能达到0.6纳米。
这是个啥概念？要是把头发丝当成高速公路，那0.6纳米就好比在高速上划出好几万道精准的车道线，而且一丁点儿都不能歪。
最牛的是，「羲之」是100千伏的新一代电子束光刻机，这电压等级使得它的「笔」变得更锋利，就好比书法家用顺手了好毛笔，就能写出更漂亮的字似的，高电压让电子束能更精准地在芯片上「画」电路。
而这里就体现出电子束光刻和光学光刻机的核心区别了，「羲之」它的制胜法宝是超高分辨率（0.6纳米以及不用做天价掩模版)，这让科研人员拥有了超乎寻常的灵活性——设计随时能改，要是哪里有问题，「擦掉重写」就行。
但代价就是速度慢（是那种逐点扫描的方式），搞大批量生产可不太划算了。
而光学光刻机的优势在于速度快（整片晶圆是并行曝光），很适合大规模量产。
但需要预先制作极其复杂且成本高昂的掩模版。
一旦设计有变或者要做新实验，
对不起请重新排队等几个月、花几百万甚至上千万美元做新掩模版吧。
所以「羲之」特别适合量子芯片和新型半导体的研发。
为什么这么说呢？
因为这些新技术还处在探索阶段，得不停地去试验和调整，
要是传统光刻设计出了问题，整批芯片就得全部重新来做，成本高得离谱。
但是「羲之」能够随时去调整，哪儿有问题就改哪儿，就好像用铅笔画画似的，画错了就擦掉重新画。
对于科研机构来说，这简直就是能救命的好东西！以前做一回实验，得花好几个月去准备掩膜版，现在直接在电脑上调调参数就能开始制作。
这种灵活性，对于推动量子计算、人工智能芯片这类前沿技术的发展，格外关键。
当然技术突破只是第一步。市场反应也不错，现在已经有好几家企业和科研机构找上门了，定价还比国外同类产品便宜。
不过我觉得最重要的不是技术参数有多牛，而是心态的转变。
以前我们总是仰望别人，现在终于可以平视了。
这件事让我想到一个道理：真正的实力不是靠嘴说出来的，而是靠作品证明的。当你拿出真东西的时候，全世界都会重新审视你。
「羲之」这个名字也挺有意思，王羲之拿笔在纸上写字，而这台设备吧，是用电子束在芯片上「描绘」电路。
从古代书法到现代芯片，中华民族的精工传统在这里得到了完美传承。
现在回想起来，那些年的技术封锁反而成了好事。如果当时能轻松买到设备，可能就没有今天的「羲之」了。
有时候逼迫真的是最好的老师，它能让人发现自己原来有那么大的潜力。
「羲之」的问世不是终点，而是一个无比坚实的起点。
它意味着，在那最精密的前沿领域里，咱们终于拥有了把控自身发展节奏的能力。
手中有了自己的刻刀，便能无畏地探索那些「无人区」，将图纸上最狂野的想象，刻进现实的硅基世界。
量子时代的浪潮已至靠谱的股票配资平台，而这一次，我们是造浪者。
